Ein plausibles Aufmaß mit Hilfe einer 360 Grad Kamera ermöglicht die vollständige digitale Erfassung von Räumen Ihres Sanierungs Projektes in nur zehn Sekunden, um daraus zentimetergenaue 3D-Geometrien und virtuelle Zwillinge zu erstellen. Mit Lösungen von "Immersight" und Hardware wie der Ricoh Theta Z1 lassen sich Grundrisse effizient im Büro planen, Baustellen wie auch Immobilien virtuell begehen und alle Arbeitsschritte lückenlos dokumentieren.
Die Herausforderung bei der Sanierung: Warum das klassische Aufmaß oft scheitert
Jede professionelle Sanierung beginnt mit einer präzisen Bestandsaufnahme, doch genau hier liegt oft der Ursprung für spätere Verzögerungen und ungeplante Kostensteigerungen. Wer sich im Münsterland mit der Revitalisierung von historischen Altbauten oder weitläufigen Industriehallen beschäftigt, kennt das klassische Szenario: Fachkräfte dokumentieren vor Ort mit Zollstock und Laserdistanzmesser mühsam hunderte Einzelmaße, die anschließend manuell in Skizzen oder Listen übertragen werden. Die Fehlerquote bei dieser rein analogen Arbeitsweise ist systembedingt hoch. Ein einziger Zahlendreher im Notizblock oder eine schlichtweg vergessene Nischenbreite führt unweigerlich zu zeitaufwendigen erneuten Ortsterminen in Vreden oder den umliegenden Kreisen, was den gesamten Projektfortschritt unnötig ausbremst.
In komplexen Bestandsgebäuden stößt das traditionelle Aufmaß schnell an seine Grenzen. Oft fehlt in der späteren Planungsphase genau das Detail, das im ursprünglichen Termin als unwichtig erachtet wurde. Ein lückenhaftes Aufmaß kann eine gesamte BIM Planungsphase blockieren, da moderne Softwarelösungen eine konsistente und vollständige Datenbasis verlangen. Das Aufmaß 360 Grad Kamera Sanierung bietet hier die notwendige Sicherheit. Anstatt nur punktuelle Maße zu erfassen, wird die gesamte Umgebung visuell dokumentiert und digital messbar gemacht. Dies eliminiert das Risiko, wichtige Geometrien zu übersehen, da die gesamte Baustelle virtuell konserviert wird.
ScanKon Solutions positioniert sich als spezialisierter Dienstleister, der als technisches Bindeglied zwischen der physischen Substanz auf der Baustelle und der digitalen Planungswelt fungiert. Wir transformieren rohe Bilddaten in präzise digitale Zwillinge, die Architekten und Ingenieuren wie auch Immobilienmaklern eine zentimetergenaue Planungsgrundlage oder Bestandserfassung liefern. Unsere Leistungen im Überblick verdeutlichen, wie wir durch moderne Sensorik und fachliche Expertise den Grundstein für eine reibungslose Sanierung legen und dabei helfen, teure Planungsfehler von vornherein auszuschließen.

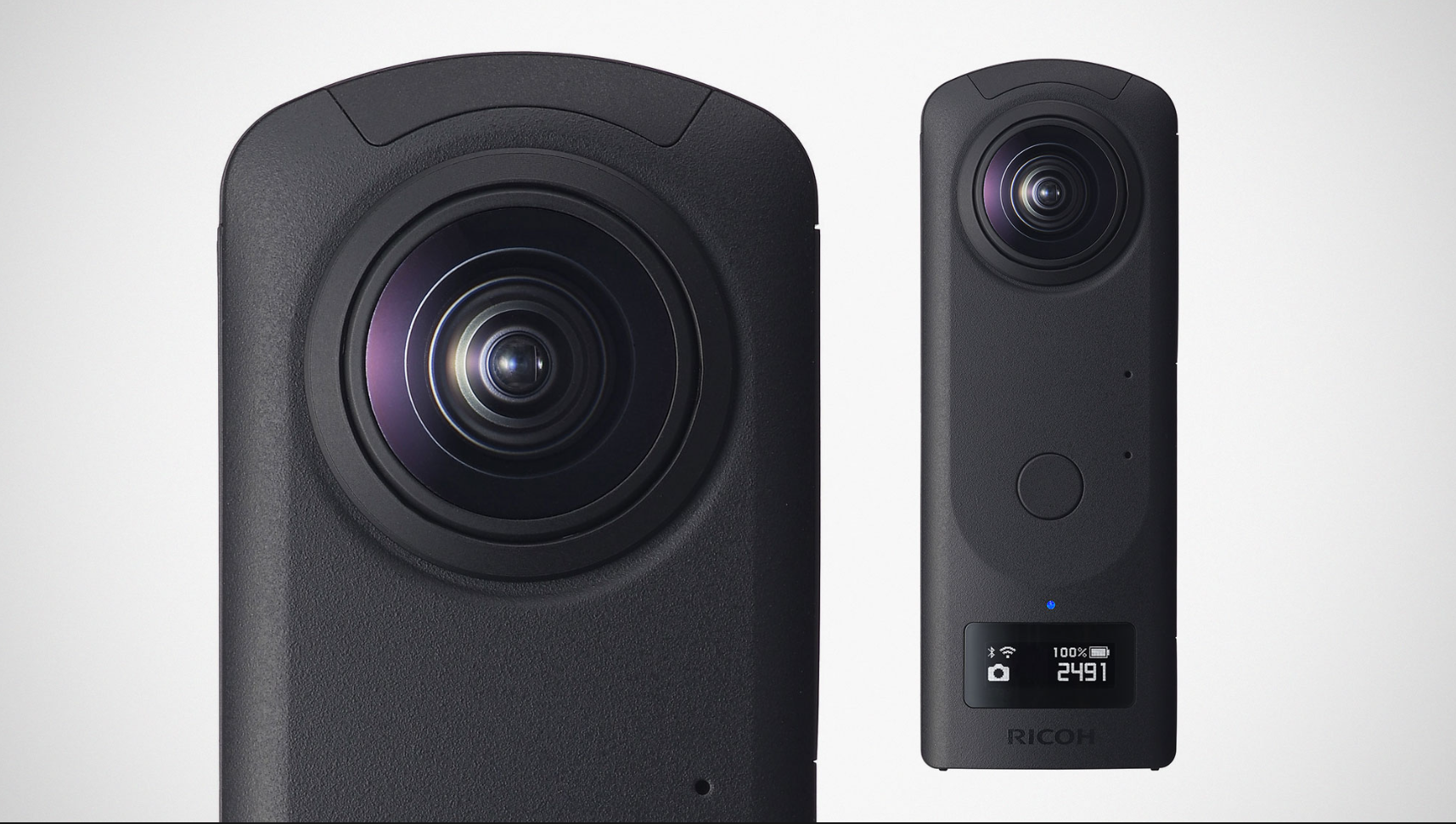

Die Hardware: Warum die Ricoh Theta Z1 der Standard für Profis ist
Eine verlässliche Datengrundlage für ein Aufmaß mit 360 Grad Kamera Sanierung erfordert Hardware, die weit über den Funktionsumfang gewöhnlicher Consumer-Modelle hinausgeht. Wir setzen bei unseren Projekten im Münsterland konsequent auf die Ricoh Theta Z1. Das technische Herzstück dieser Kamera bilden die zwei 1-Zoll-CMOS-Sensoren. Im direkten Vergleich zu kleineren Sensoren erfassen diese eine wesentlich größere Menge an Lichtinformationen, was in der Sanierungspraxis entscheidend ist. In dunklen Kellern, entkernten Rohbauten oder weitläufigen Lagerhallen liefert das System dadurch rauscharme und kontrastreiche Panoramen, wo Standardkameras lediglich schemenhafte Bilder produzieren würden.
Die Präzision der späteren digitalen Vermessung hängt maßgeblich von der Bildtiefe ab. Durch die Nutzung von RAW-Aufnahmen und automatisierten HDR-Reihen werden auch extreme Lichtunterschiede, etwa zwischen hellen Fensterfronten und tiefen Raumecken, technisch sauber überbrückt. Diese Detailtiefe bildet das Fundament für die anschließende Kalibrierung im Immersight 3D Workroom. Nur durch die hohe Auflösung und Verzeichnungsfreiheit der Theta Z1 lassen sich Referenzpunkte exakt definieren, um nachträglich zentimetergenaue Maße aus dem digitalen Zwilling zu extrahieren.
Wo reine Dokumentationskameras an ihre geometrischen Grenzen stoßen, bietet diese Profi-Hardware die notwendige Datensicherheit für Architekten, Makler und Fachplaner. Ergänzend dazu ermöglichen Hochauflösende LiDAR Scans bei Bedarf eine noch tiefere geometrische Erfassung für komplexe Strukturen.
Immersight 3D Workroom: Vom Panoramafoto zum präzisen digitalen Zwilling
Die Rohdaten der Ricoh Theta Z1 entfalten ihr volles Potenzial erst durch die Verarbeitung im Immersight 3D Workroom. Diese Software fungiert als digitale Schaltzentrale, in der die sphärischen Einzelaufnahmen zu einem konsistenten, begehbaren Modell verknüpft werden. Während einfache Bildbetrachter lediglich eine starre Ansicht bieten, erzeugt Immersight eine räumliche Tiefe, die für ein professionelles Aufmaß 360 Grad Kamera Sanierung unerlässlich ist. Durch die intelligente Verknüpfung der Standpunkte entsteht eine Umgebung, in der sich Planer zentimetergenau orientieren und Informationen direkt am digitalen Objekt hinterlegen können.
Innerhalb des Workrooms kommen spezialisierte Module zum Einsatz, die den Workflow massiv beschleunigen:
2D Grundrissplaner: Aus den 360 Grad Daten lassen sich direkt zweidimensionale Skizzen ableiten, die als Basis für erste Entwürfe dienen.
3D Bericht: Technische Mängel oder spezifische Bauteileigenschaften werden ortsgenau markiert und dokumentiert, was die Kommunikation zwischen Gewerken vereinfacht.
Virtueller Ortstermin: Projektbeteiligte können das Gebäude von ihrem jeweiligen Büro, oder anderen Standorten aus besichtigen. Dies reduziert die Anzahl der notwendigen Fahrten zur Baustelle erheblich. Denn noch immer gilt, Zeit ist Geld!
Schritt für Schritt: Der Ablauf der digitalen Bestandserfassung
Um ein präzises Aufmaß mit 360 Grad Kamera für Ihre Sanierung zu realisieren, folgt ScanKon Solutions einem standardisierten Prozess, der Fehlertoleranzen konsequent minimiert. Dieser strukturierte Ablauf stellt sicher, dass die gewonnenen Daten sowohl technisch exakt als auch für die Fachplanung unmittelbar verwertbar sind.
Projektvorbereitung: Vor dem eigentlichen Scantermin analysieren wir die Gegebenheiten vor Ort in Vreden oder Umgebung. Wir platzieren physische Referenzmaße oder nutzen vorhandene Bauteilkanten als Skalierungsbasis, um sicherzustellen, dass das spätere virtuelle Modell eine verlässliche Metrik besitzt. Sollten wir uns mal nicht sicher sein, dass die Maße tatsächlich innerhalb der Toleranzen liegen, nutzen wir Referenzplatten um das Ergebnis zu verifizieren.
Systematische Erfassung: Mit der Ricoh Theta Z1 erfassen wir das Gebäude Raum für Raum. Die Kamera wird auf einem Spezialstativ so positioniert, dass alle für die Sanierung relevanten Details wie Leitungsführungen, Mauervorsprünge, Leitungsverläufe und Sturzhöhen lückenlos dokumentiert werden. Die HDR-Technologie sorgt dabei für aussagekräftige Daten.
Daten-Upload und Cloud-Processing: Die hochauflösenden Panoramen werden in die Immersight-Umgebung hochgeladen. In der Software verknüpfen wir die Standpunkte zu einem logischen Rundgang und bereitet die Tiefeninformationen auf Wusch für die fachspezifische Auswertung vor. Für einen definierten Zeitraum, bekommen Sie ganz einfach per Link, oder QR Code Zugang zu den Daten und könne auch selbstständig Maße entnehmen die für Ihren weiteren Ablauf notwendig sind. Und all das, ohne noch einmal zum BV fahren zu müssen.
Nachträgliches Messen im Büro: Dies ist eines der wertvollsten Bausteine für Architekten und Makler. Alle Maße können nachträglich am Rechner entnommen werden. Ob Wohnfläche, oder Datengrundlage für eine Heizlastberechnung, alle Wände können individuell mit technischen Daten versehen werden. Falls während der Planung auffällt, dass ein Türzargenmaß oder eine Nischentiefe in der ersten Skizze fehlt, wird das Maß einfach digital abgegriffen. Teure und zeitraubende Nachfahrten zur Baustelle entfallen komplett.
Export für BIM und CAD: Die finalen Daten, Berichte und Grundrisse werden in gängige Formate überführt, um sie nahtlos in die bestehende Planungssoftware zu integrieren.
Wie ist es um die Genauigkeit bestellt?: Die Software Immersight besagt bei korrekter Anwendung eine Genauigkeit von 99%. Hier sind wir selbstverständlich nicht im Millimeterbereich unterwegs, aber das ist hier auch nicht das Ziel. Im Klartext bedeuten eine Toleranz von 99% eine Fehlertoleranz bei 1,00m von 0,01m. Dies wird bei größerer Entfernung natürlich schwieriger. Als maximale Größe wird eine Fläche von 100m² angegeben die in einem Einzelbild erfasst werden können.
Durch diesen digitalen Workflow bleibt die Baustellenzeit minimal, während die Dokumentationstiefe maximal ausfällt. Sollten Projekte eine noch höhere geometrische Dichte erfordern, etwa bei denkmalgeschützten Fassaden, lässt sich dieser Prozess ideal durch Hochauflösende terrestrische LiDAR Scans ergänzen.
Präzision und BIM Integration: Schnittstellen für Architekten und Planer
Die Genauigkeit bei der rein bildbasierten Vermessung liegt bei fachgerechter Kalibrierung im Zentimeterbereich, was für die Entwurfsplanung, die Kostenschätzung und die allgemeine Massenermittlung oft vollkommen ausreicht.
Planungsbüros erhalten von uns die Möglichkeit, ihre Massen direkt aus den Aufnahmen fachspezifisch zu entnehmen.
Dieser integrative Ansatz stellt sicher, dass unsere Leistungen einen durchgängig digitalen Workflow ermöglichen, der Medienbrüche zwischen der Baustelle und dem Büro effektiv eliminiert.
Vorteile für lokale Bauherren und Unternehmen im Münsterland
Die lokale Nähe von ScanKon Solutions in Vreden ermöglicht es Bauherren und Unternehmen im gesamten Münsterland, von kurzen Reaktionszeiten und einer effizienten Abwicklung ihrer Projekte zu profitieren. Ein entscheidender Vorteil beim Aufmaß mit 360 Grad Kamera ist die signifikante Reduktion von Fahrtkosten und Zeitaufwand während der Bestandsaufnahme. Da das gesamte Gebäude digital konserviert wird, können Architekten und Fachplaner aus der Region Detailfragen am Bildschirm klären, anstatt für jedes vergessene Maß erneut die Baustelle anzufahren.
Als Fun-Fact könne man anbringen, dass ein Aushang eines QR Codes auch interessierten Besuchern eine digitale Baustellenbesichtigung ermöglicht, ohne das BV direkt zu betreten. Somit ist ein sicherer Zugang, ohne Störung im Bauablauf auch für Verwandte und interessierte Personen möglich. Dies kann unter Umständen auch ein gesonderter Rundgang mit einfachen Daten oder ausschließlich den Bildinformationen sein. Entkoppelt von den eigentlichen Aufmaßdaten.
Besonders bei der Sanierung denkmalgeschützter Objekte oder der Modernisierung komplexer Industrieanlagen im westlichen Münsterland dient die lückenlose 360 Grad Dokumentation als wichtige rechtliche und technische Absicherung. Der aktuelle Bauzustand wird visuell so detailliert eingefroren, dass spätere Unklarheiten über vorhandene Schäden oder spezifische Leitungsführungen ausgeschlossen werden können. Diese Transparenz schafft Vertrauen zwischen Bauherren, Versicherungen und ausführenden Gewerken. Auch das öffentliche Interesse kann gerade bei prestigeträchtigen Bauvorhaben bedient werden, da die Besucher jederzeit einen Einblick in das Geschehen erhalten.
Sofern Sie Interesse haben als Pilotprojekt zu attraktiven Konditionen teilzunehmen, sprechen Sie uns gern jederzeit an.
