Drohnenvermessung Ablauf: Schritt für Schritt zum präzisen digitalen Zwilling (Reality Capture)

Ein strukturierter Drohnenvermessungs-Ablauf umfasst die detaillierte Flugplanung, die präzise Datenerfassung mittels optischen Sensoren sowie die abschließende photogrammetrische Auswertung der Luftbilder. Dieser Prozess ermöglicht die Erstellung hochpräziser digitaler Zwillinge und Geländemodelle durch die gezielte Kombination von GNSS-Daten, RTK Daten und ggfls. Bodenpasspunkten eine hohe (interne) Genauigkeit erreichen können.

Ungenaue Vermessungsdaten führen oft zu kostspieligen Planungsfehlern und Verzögerungen, die gesamte Projekte in Bau und Industrie gefährden können. Für viele Projektleiter besteht die Herausforderung nicht allein in der Bildaufnahme, sondern im Aufbau eines verlässlichen Workflows, der rohe Luftbilddaten in hochpräzise digitale Zwillinge transformiert. Wir bei ScanKon Solutions wissen, dass professionelle Drohnenvermessung weit über das bloße Fliegen einer Kamera hinausgeht. Es erfordert einen akribischen Prozess über mehrere Stufen, um zentimetergenaue Ergebnisse und eine nahtlose Integration in bestehende CAD Systeme oder BIM Modelle zu ermöglichen. In diesem Artikel skizzieren wir den gesamten Ablauf der Drohnenvermessung, von der rechtlichen Vorbereitung über die Flugplanung bis hin zur finalen Punktwolkenberechnung. Sie erfahren, wie wir die Brücke zwischen Feldarbeit und digitalem Engineering schlagen, um die verlässliche Grundlage für Ihren Projekterfolg zu schaffen.

Warum der strukturierte Ablauf bei der Drohnenvermessung entscheidend ist?

Eine professionelle Drohnenvermessung wird oft missverstanden als bloßer Überflug mit einer Kamera. In der Realität handelt es sich um einen hochkomplexen technischen Prozess, bei dem die Qualität des Endergebnisses direkt von der Stringenz der Prozesskette abhängt. Ein strukturierter Drohnenvermessungs-Ablauf ist die Grundvoraussetzung, um aus Millionen von Einzelpunkten ein mathematisch korrektes Abbild der Realität zu erzeugen.

Bei ScanKon Solutions GmbH in Vreden (Münsterland) setzen wir auf einen standardisierten Workflow, der weit über die reine Datenerfassung hinausgeht. Während traditionelle Vermessungsmethoden wie ein Händisches Aufmaß, oft zeitintensiv sind und Personal in Gefahrenbereiche bringen, bietet die Drohnenvermessung eine signifikant höhere Geschwindigkeit bei gleichzeitig gesteigerter Arbeitssicherheit. Durch den Einsatz hochauflösender Sensoren erfassen wir Objektdetails, die mit klassischen Tachymetern kaum wirtschaftlich abzubilden wären.

Die Präzision unserer Arbeit sichert den Übergang in professionelle Scan to BIM Dienstleistungen. Dies bildet das Fundament für eine fehlerfreie Gerüstplanung oder technische Projektanalysen, bei denen jeder Zentimeter über die Wirtschaftlichkeit des gesamten Bauvorhabens entscheiden kann.

Phase 1: Projektvorbereitung und rechtliche Rahmenbedingungen

Thorough planning is the first step of every successful drone surveying project.

Bild: KI erstellt

Die erste Phase im Drohnenvermessungs-Ablauf entscheidet maßgeblich über die Qualität und die Rechtssicherheit des gesamten Vorhabens. Bevor technische Sensoren konfiguriert werden, erfolgt eine detaillierte Bedarfsanalyse. Wir klären präzise, welches Ziel die Daten verfolgen; benötigen Sie hochauflösende, verzerrungsfreie Orthophotos für eine Bestandsdokumentation oder ist eine dichte 3D Punktwolke als Grundlage für Scan to BIM Dienstleistungen erforderlich? Diese Entscheidung beeinflusst nicht nur die Flugroute, sondern auch die Wahl der Hardware und die notwendige Detailtiefe.

Parallel zur technischen Planung steht die rechtliche Prüfung im Vordergrund. Der Einsatz von unbemannten Luftfahrtsystemen unterliegt in Deutschland strengen EASA Richtlinien und der nationalen Luftverkehrsordnung. Besonders in dicht besiedelten Gebieten oder industriellen Komplexen in Nordrhein-Westfalen sind oft spezifische Genehmigungen notwendig. Wir navigieren durch die Bürokratie von Flugbeschränkungsgebieten (ED-R), Abstandsregelungen zu Bundesfernstraßen und den Schutz der Privatsphäre Dritter.

Unsere Betriebsgenehmigung und diverse Allgemeine Verfügungen einzelner Bundesländer lassen uns auch Flüge realisierbar machen, an denen Unternehmen ohne eine solche Genehmigung entweder rechtlich scheitern, oder aber mit enorm langen Genehmigungsphasen zu kämpfen hätten. Wenn´s gut läuft, können wir sogar binnen weniger Tage einen Flug ermöglichen.

Ob für die Gerüstplanung an komplexen Fassaden oder die Inspektion großflächiger Industrieareale; wir stellen sicher, dass jede Drohnenvermessung auf einem rechtlich absolut sicheren Fundament steht. Dieser proaktive Ansatz vermeidet Verzögerungen am Einsatztag und schützt den Auftraggeber vor haftungsrechtlichen Risiken, während gleichzeitig die technischen Anforderungen für die spätere Datenauswertung exakt definiert werden.

Transparenz ist uns gerade hier besonders wichtig, so dass wir grundsätzlich vor dem Flug unseren Auftraggebern einen Aushang an die Hand geben, worin die Anwohne sofort erkennen können, was wird gemacht, wann wird geflogen, wie kann ich meine Privatssphäre schützen und bei wem kann ich mich bei Fragen melden?

Phase 2: Die Flugplanung und technische Konfiguration

Sobald die rechtlichen Rahmenbedingungen geklärt sind, verlagert sich der Fokus im Drohnenvermessungs-Ablauf auf die digitale Flugplanung und die technische Konfiguration der Sensorik. In dieser Phase legen wir die mathematische Grundlage für die spätere Datenqualität. Ein zentraler Parameter ist hierbei die Ground Sample Distance (GSD). Die GSD definiert, welche reale Fläche ein einzelner Pixel des Sensorbildes auf dem Boden darstellt. Eine GSD von einem Zentimeter bedeutet beispielsweise, dass ein Pixel im digitalen Modell exakt einem Quadratzentimeter in der Realität entspricht. Um eine präzise Datengrundlage für Scan to BIM Dienstleistungen zu schaffen, berechnen wir die optimale Flughöhe akribisch; je niedriger die Drohne fliegt, desto höher ist die Auflösung, jedoch steigt auch die Anzahl der zu verarbeitenden Bilder, die notwendige Flugzeit und auch die Zeit der Auswertung immens an. Wie Sie sehen, gibt es diverse Stellschrauben, die auch die Wirtschaftlichkeit eines Einsatzes stark beeinflussen können.

Die Wahl des Sensors richtet sich strikt nach dem Einsatzzweck des Projekts:

Für eine effiziente Gerüstkonzeptionierung sind meist hochauflösende RGB-Sensoren ausreichend, während bei topografischen Vermessungen in bewaldeten Gebieten LiDAR-Systeme unverzichtbar sind. Die Flugroute selbst wird nicht nur manuell gesteuert, sondern kann auch über spezialisierte Software automatisiert programmiert werden. Hierbei stellen wir eine Überlappung der Einzelbilder von 70 bis 80 Prozent sicher. Diese hohe Redundanz ist zwingend erforderlich, damit die Software in der späteren Prozessierungsphase ausreichend identische Verknüpfungspunkte findet.

Eine Erläuterung zum Thema Überlappung finden Sie auf unserer Homepage im entsprechenden Fachbereich. Nur durch diese exakte Vorplanung der Flugpfade lässt sich eine verzerrungsfreie Geometrie gewährleisten, die den hohen Anforderungen technischer Projektanalysen in Nordrhein-Westfalen und darüber hinaus gerecht wird.

Phase 3: Der Messtag vor Ort: Präzision durch RTK und GCP

Precision flight with specialized LiDAR sensors capturing every detail of the infrastructure.

Bild: KI Generiert

Am Einsatztag wird die Theorie der Flugplanung in die Praxis überführt. Der entscheidende Faktor für die Qualität im Drohnenvermessungs-Ablauf ist hierbei die erforderliche Genauigkeit. Um Ergebnisse im Zentimeterbereich zu garantieren, setzen wir auf eine Kombination aus RTK (Real Time Kinematic) und GCPs (Ground Control Points). Während das RTK-System der Drohne Positionskorrekturen in Echtzeit über ein Referenznetzwerk oder eine Basisstation oder Satelit empfängt, dienen physisch ausgelegte Bodenpasspunkte (GCPs) als zusätzliche Absicherung. Diese Punkte werden vor dem Start mit hochpräzisen GNSS-Rovern eingemessen und fungieren im späteren Prozess als unumstößliche Ankerpunkte zur Validierung der Daten. Sofern das Projekt keiner Georeferenzierung bedarf, da die reine Gebäudegeometrie für z.B. die Gerüstkonzepte erforderlich ist, kann auch auf die GCP verzichtet werden. Allerdings spricht dann nur noch von innerer Genauigkeit. Diese ist dennoch im Zentimeter Bereich möglich.

Bevor der erste Rotor dreht, erfolgt ein systematischer Pre-Flight Check. Wir prüfen die Sensorik, den lokalen Funkverkehr, kurzfristige Flugbeschränkungen (NOTAMS) und die aktuellen Wetterbedingungen vor Ort auf der jeweiligen Baustelle. Der Pilot überwacht den automatisierten Flug kontinuierlich am Controller, um bei unerwarteten Hindernissen oder Signalinterferenzen sofort eingreifen zu können. Diese Präzision vor Ort ist unverzichtbar für eine spätere Gerüstkonzeptionierung oder komplexe Scan to BIM Dienstleistungen, da bereits geringe Abweichungen in der Erfassungsphase zu massiven Fehlern im digitalen Modell führen könnten. Durch diese redundante Absicherung stellen wir sicher, dass die Drohnenvermessung eine mathematisch belastbare Grundlage für alle weiteren Ingenieursleistungen bildet.

Phase 4: Datenauswertung und Erstellung der Punktwolke

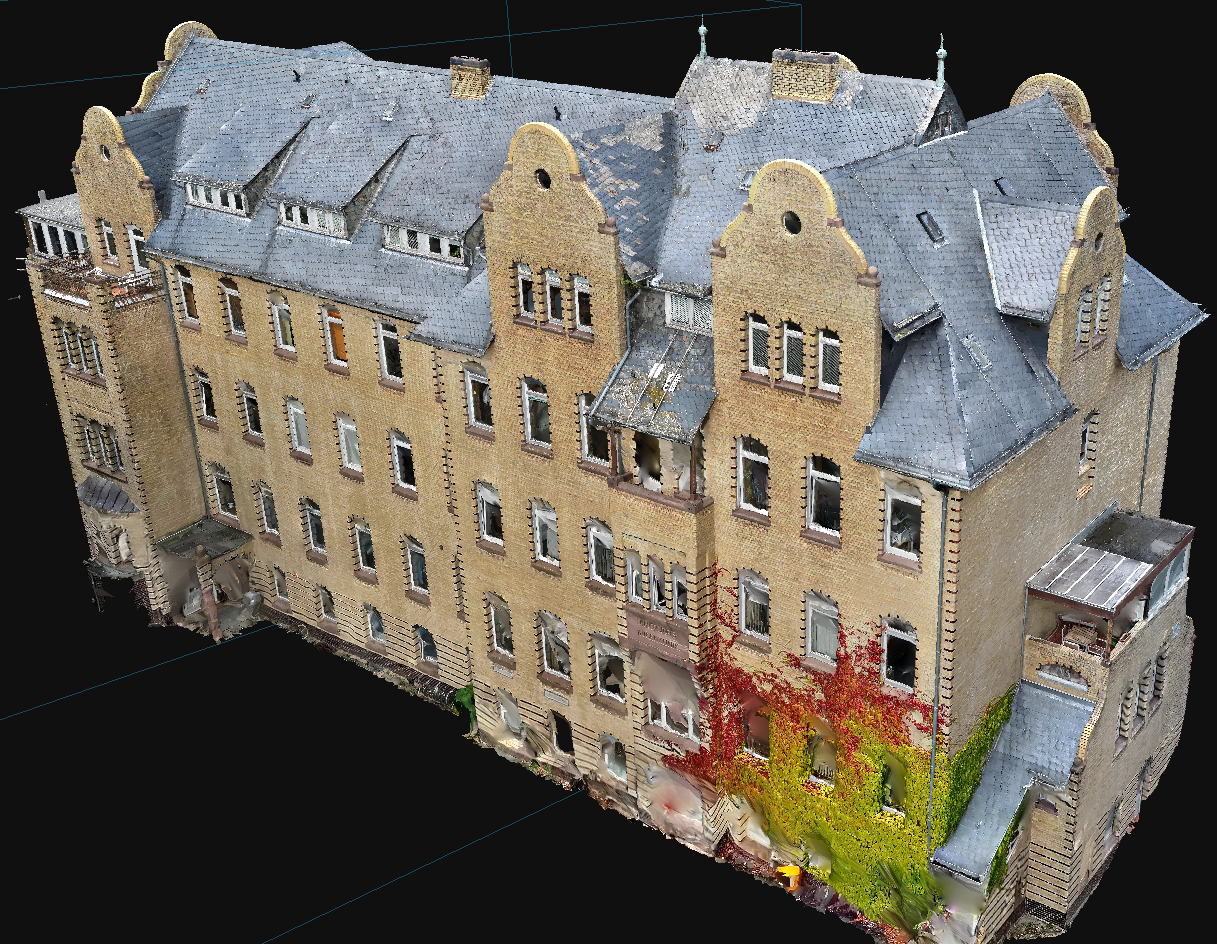

The resulting point cloud provides a high-resolution digital twin of the scanned object.

Nachdem die Drohne sicher gelandet ist, beginnt der rechenintensive Teil im Drohnenvermessungs-Ablauf. Die im Feld erfassten Rohdaten, oft bestehend aus mehreren tausend hochauflösenden Einzelbildern (4K), werden in unsere spezialisierten Workstations eingelesen. Hier kommt das Prinzip der Fotogrammetrie zum Einsatz. Die Software analysiert jedes Bild auf markante Merkmale und sucht diese in den benachbarten, überlappenden Aufnahmen. Durch komplexe trigonometrische Berechnungen wird für jeden Bildpunkt eine exakte Position im dreidimensionalen Raum bestimmt.

Das Ergebnis dieser Prozessierung ist eine dichte Punktwolke (Punktwolke). Diese besteht aus Millionen von einzelnen (berechneten) Messpunkten, die jeweils über X-, Y- und Z-Koordinaten sowie Farbinformationen verfügen. Es ist entscheidend, zwischen den bloßen Rohdaten und den final prozessierten Daten zu unterscheiden:

Bei ScanKon Solutions GmbH legen wir besonderen Wert auf die akribische Datenbereinigung. Wir entfernen sogenanntes Rauschen soweit wie möglich, wie etwa sich bewegende Fahrzeuge oder Vegetation, die während des Fluges erfasst wurden, um ein sauberes Abbild der baulichen Substanz zu erhalten. Diese präzise Punktwolke ist weit mehr als eine visuelle Dokumentation; sie bildet das unverzichtbare mathematische Gerüst für unsere Scan to BIM Dienstleistungen. Erst durch diese exakte digitale Kartierung wird die Drohnenvermessung zu einem Werkzeug, das Ingenieuren und Architekten eine verlässliche Planungsgrundlage liefert.

Vom Scan zum Modell: Die Integration in den BIM-Workflow

From raw data to precise planning: Scaffolding and BIM integration based on drone data.

Bild: KI Generiert

Die bereinigte Punktwolke stellt das digitale Rohmaterial dar; erst durch die Überführung in ein intelligentes 3D-Modell entfaltet sie ihren vollen Wert im Drohnenvermessungs-Ablauf. Bei ScanKon Solutions GmbH nutzen wir spezialisierte Software, um aus den Millionen von Koordinatenpunkten geometrische Objekte wie Wände, Stützen oder Dachstrukturen abzuleiten. Diese Scan to BIM Dienstleistungen verwandeln statische Daten in ein dynamisches Informationsmodell, das Architekten und Ingenieuren eine exakte Planungsgrundlage in gängigen Formaten wie IFC oder DWG bietet.

Ein praxisnahes Beispiel für die Effizienz dieser Integration ist die Gerüstkonzeptionierung. Durch das präzise 3D-Modell der Fassade lassen sich komplexe Einrüstungen bereits am Computer exakt simulieren. Statt grober Schätzungen vor Ort liefert die Drohnenvermessung zentimetergenaue Maße, wodurch Materialmengen optimiert und Kollisionen mit Vorsprüngen oder Dachkanten bereits im Vorfeld ausgeschlossen werden. Dieser digitale Workflow reduziert nicht nur die Planungszeit, sondern senkt auch signifikant die Materialkosten durch eine bedarfsgerechte Logistik und präzise Stücklisten direkt aus dem Modell.

Häufige Fragen zum Ablauf der Drohnenvermessung

Häufige Fragen zum Drohnenvermessungs-Ablauf betreffen oft den zeitlichen Rahmen und die logistische Flexibilität. Für ein mittelgroßes Industrieobjekt oder eine Baustelle kalkulieren wir in der Regel ein Flug-Zeitfenster von ein bis vier Stunden vor Ort ein. Da Präzision von stabilen Rahmenbedingungen abhängt, bewerten wir die Witterungsbedingungen kontinuierlich. Bei Regen, einem zu hohen KP Index oder starken Böen verschieben wir den Einsatz im Sinne der Flugsicherheit und Datengüte auf den nächstmöglichen Termin.

Hinsichtlich der Datennutzung herrscht volle Transparenz; alle generierten Datensätze gehen nach Projektabschluss vollständig in das Eigentum des Auftraggebers über. Dies umfasst sowohl die bereinigten Punktwolken als auch die finalen Modelle für die Gerüstkonzepte oder weiterführende Scan to BIM Dienstleistungen. Damit bleibt die Drohnenvermessung ein rechtssicheres, transparentes und planbares Werkzeug für Ihre Projektentwicklung.
