Scan to BIM – Punktgenau gebaut
Wir haben in Deutschland zahlreiche Projekte umgesetzt. Jede Punktwolke ist ein Beleg für zentimetergenaue Arbeit – von der Gerüstplanung bis zur PV-Inspektion. Bild ist KI Generiert
Mit folgenden Partnern haben wir bisher unter Anderem spannende Projekte verwirklicht:
Ob Privatpersonen oder B2B. Wir sind in beiden Bereichen aktiv und verhelfen Ihnen zu den gweünschten Ergebnissen.
Ein kurzer Überblick der verschiedenen Themen
Jedes Projekt ist immer anders und auf seine Weise besonders.
Kein Bauwerk gleicht dem anderen – und das ist gut so.
Nicht jedes Projekt beginnt mit einer Punktwolke, manches tatsächlich mit einem Bauplan. Wir jedoch erfassen die Realität vor Ort, modellieren exakt, was ist, und leiten daraus präzise Gerüstkonzepte oder BIM-Modelle ab. Ohne Schätzung, ohne Annahme.
Von der digitalen Bestandserfassung bis zur montagefertigen Gerüstplanung

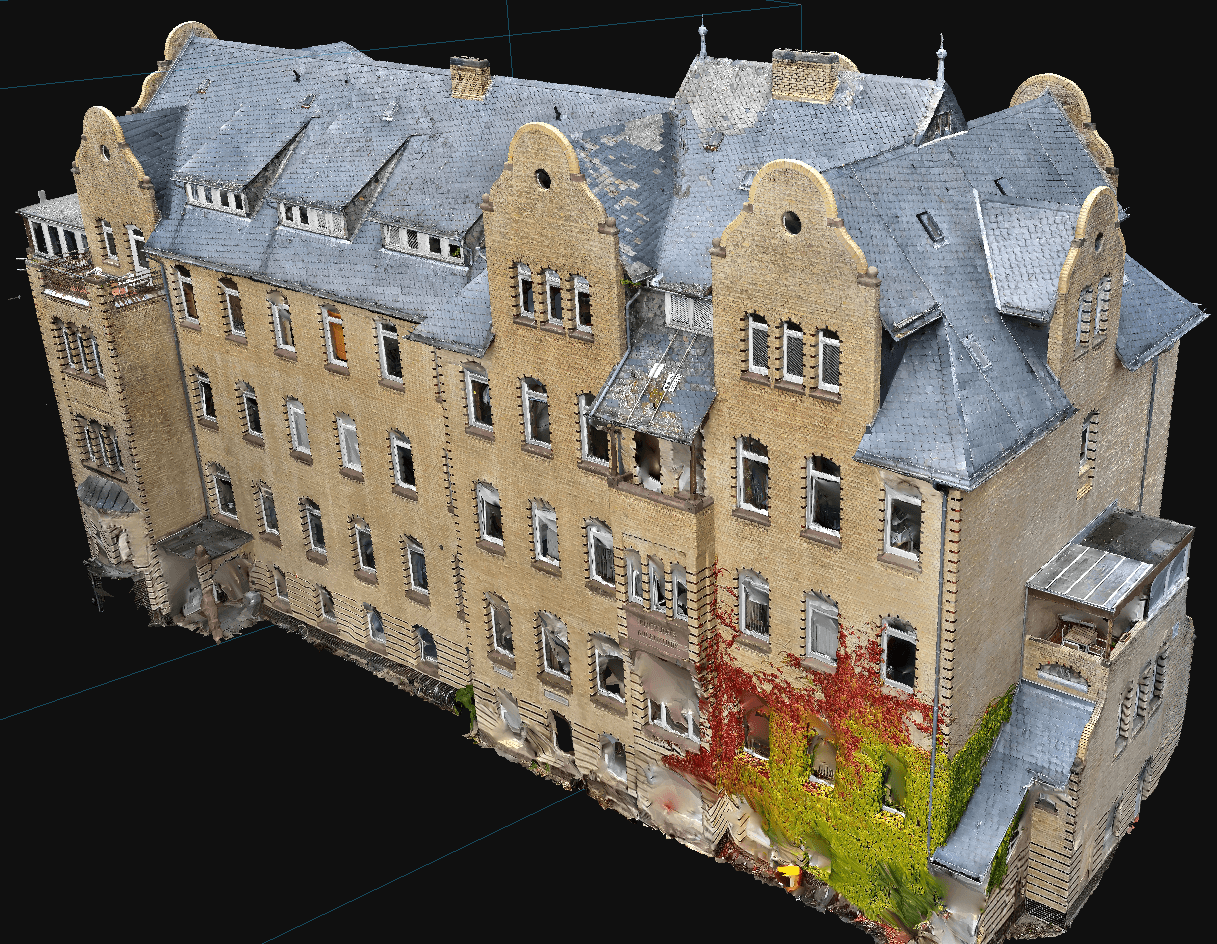

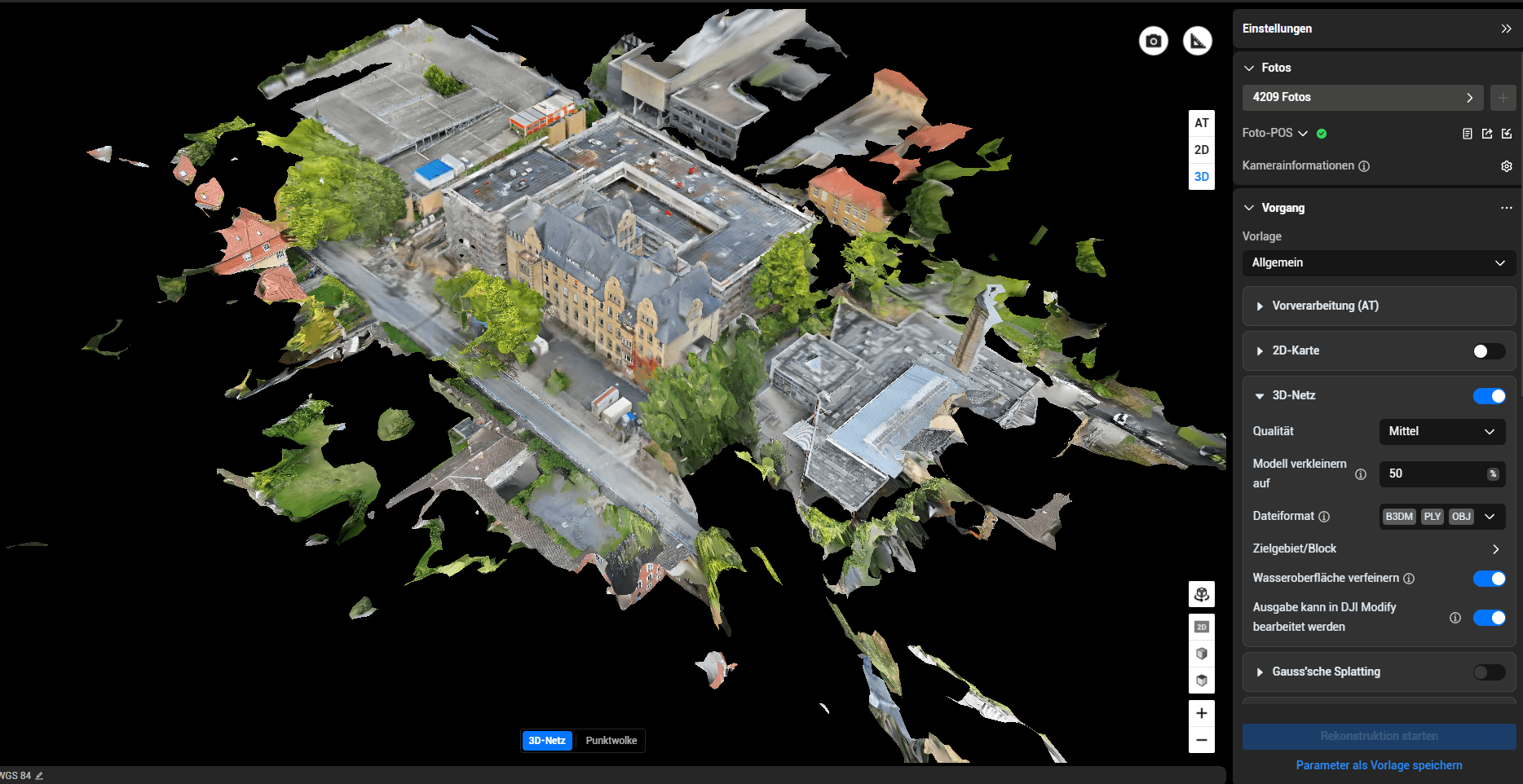

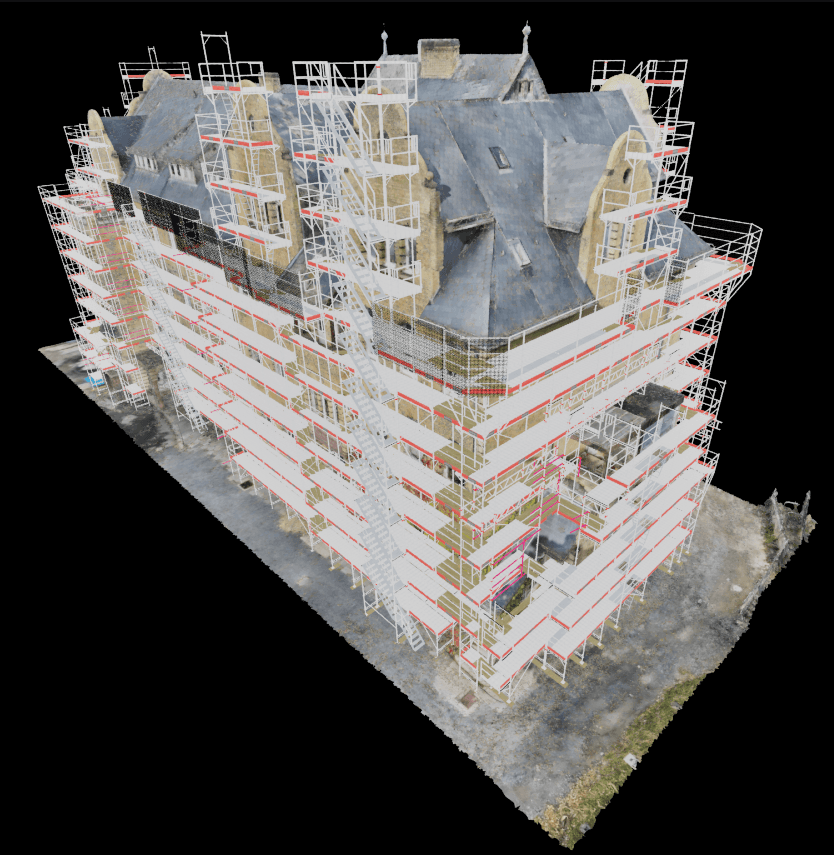

Dieses Projekt zeigt, wie sich eine digitale Gebäudeerfassung konsequent über mehrere Arbeitsschritte hinweg nutzen lässt: von der drohnengestützten Fotogrammetrie über die Bereitstellung eines bereinigten 3D-Modells bis hin zur Erstellung eines passgenauen Gerüstkonzepts mit Montage- und Materialunterlagen. Ziel war es, den Gebäudebestand vor Beginn der Arbeiten präzise, nachvollziehbar und digital verfügbar zu machen. Statt sich ausschließlich auf ein manuelles Aufmaß, Einzelbilder oder eine Orientierung direkt auf der Baustelle zu verlassen, wurde die reale Gebäudegeometrie zunächst per Drohne erfasst und anschließend in verwertbare Planungs- und Inspektionsdaten überführt. Die Projektbearbeitung gliederte sich in drei aufeinander aufbauende Stufen: Fotogrammetrische Erfassung und 3D-Modellerstellung Das Gebäude wurde mittels Drohnenbefliegung aus mehreren Perspektiven aufgenommen. Aus den Bilddaten entstanden zunächst eine hochauflösende Punktwolke und anschließend ein detailliertes 3D-Mesh. Dadurch wurde die Geometrie von Dach, Fassade, Gebäudevorsprüngen, Rücksprüngen und schwer zugänglichen Bereichen digital abgebildet. Bereinigung und Bereitstellung für die digitale Inspektion Im zweiten Schritt wurde das erzeugte 3D-Mesh auf das relevante Bauwerk reduziert. Nicht benötigte Umgebungsbereiche sowie personenbezogene oder sensible Inhalte wurden vor der Weitergabe entfernt. Das bereinigte Modell wurde anschließend über einen externen Viewer bereitgestellt, sodass der Auftraggeber das Objekt digital betrachten, drehen, zoomen und einzelne Dach- und Fassadenbereiche vorab prüfen konnte. Gerüstkonzept, Montageunterlagen und Materialplanung Auf Basis der digitalen Gebäudedaten wurde ein objektspezifisches Gerüstkonzept erstellt. Die Planung orientierte sich am tatsächlichen Verlauf der Fassade und berücksichtigte geometrische Besonderheiten des Gebäudes. Ergänzend entstanden lagenweise Schnitte für die Montage, eine Ladeliste für den vorgesehenen Lkw sowie eine vollständige Materialbedarfsliste für das Gesamtprojekt.
